DeepGraph 第一轮交付 · 两切片观测几何:正交并不优于平行,预测被推翻

提交方向: 实时 MRI 引导放疗中的三维形变重建:在两切片观测预算下,比较正交双切片与平行双切片的观测几何 交付时间: 2026-08-07 这一轮真跑了: ETH Zurich CVL 4DMRI 公开集(受试者 A 8219 点 × 4 个呼吸周期、受试者 B 10125 点 × 5 个呼吸周期,5mm 各向同性网格点轨迹),5 个实验臂,3 个种子(0/1/2),留一周期交叉验证 9 折 × 3 种子 = 27 个配对样本,总耗时 6 秒(纯 CPU)。代码、日志、图与原始 results.json 随附。

0. 结论(先说结果)

这条路我们替您试了,不成立。 我们预测的是"正交和平行在整体三维 RMSE 上差不多,但机制上双矢状看不见 LR(穿层)方向,所以它的 LR 误差应该是正交臂的 ≥1.5 倍"。前半句对了,后半句错了,预测判定为推翻(refuted)。

• 整体 RMSE 几乎打平:正交(矢状+冠状)0.736mm vs 最佳间距平行双矢状(d=50mm)0.719mm,配对差值均值 -0.009mm(-1.1%),27 个配对样本中只有 11 个方向偏向正交,bootstrap 95% CI [-0.017, -0.003]mm。差值方向稳定但幅度极小,远低于预测里 0.5mm / 20% 的判定线。
• 机制解释被推翻(触发推翻条件 c):平行双矢状的 LR 方向 RMSE 是正交臂的 0.98 倍(0.565mm vs 0.579mm),不是预期的 ≥1.5 倍——它甚至略低。同时预测的另一半假设也不成立:LR 分量占正交臂总平方误差的 61.9%(预测假设 <15%)。
• 原因(查 oracle 臂查出来的):oracle-full-dvf(看全场三维真值、无噪声、无切片限制)的 LR RMSE 仍有 0.529mm,和两个切片臂的 0.565 / 0.579mm 同一量级。LR 方向的误差被 K=3 低秩截断卡住,不是被"看不看得见"卡住。 呼吸运动跨轴相关性够强,矢状面的 AP/SI 面内观测已经间接锁定了同一批低秩系数。
• 下一步该往哪拐:别在切片摆位上继续投,天花板在运动模型不在观测几何——oracle-full-dvf 0.700mm 与最好的切片臂 0.719mm 已经贴得很近。详见第 3 节。

1. 我们替您跑了什么

实验设计一句话:在同一份真实 4D-MRI 三维真值形变场上,固定同一套 K=3 低秩(PCA)运动模型、同一份留出划分、同一个正则化先验,只改切片摆位,比较各摆位驱动下的三维形变场重建误差。

baseline 是什么、为什么公平:baseline-single-sagittal(单矢状切片,过 ROI 中心,层厚 5mm)是真机上实际在采的配置,不是我们自己造的弱对手,它是半预算参照,用来回答"第二层切片到底买到了什么"。等 2 切片预算的头对头对照发生在 parallel-2sag(d=50mm)与 orthogonal-sag-cor 之间;parallel-2cor 是对称性检查,防止结论只是"矢状本来就好";oracle-full-dvf 是上界臂,用来把模型截断误差和观测几何误差分开。平行臂的间距在进入主对比之前,先用 4 档候选的池化 RMSE 选优(PASS1,全折全种子池化,不按折挑),避免事后调参嫌疑;parallel-2sag 与 parallel-2cor 各自独立选,最终都选中 d=50mm。

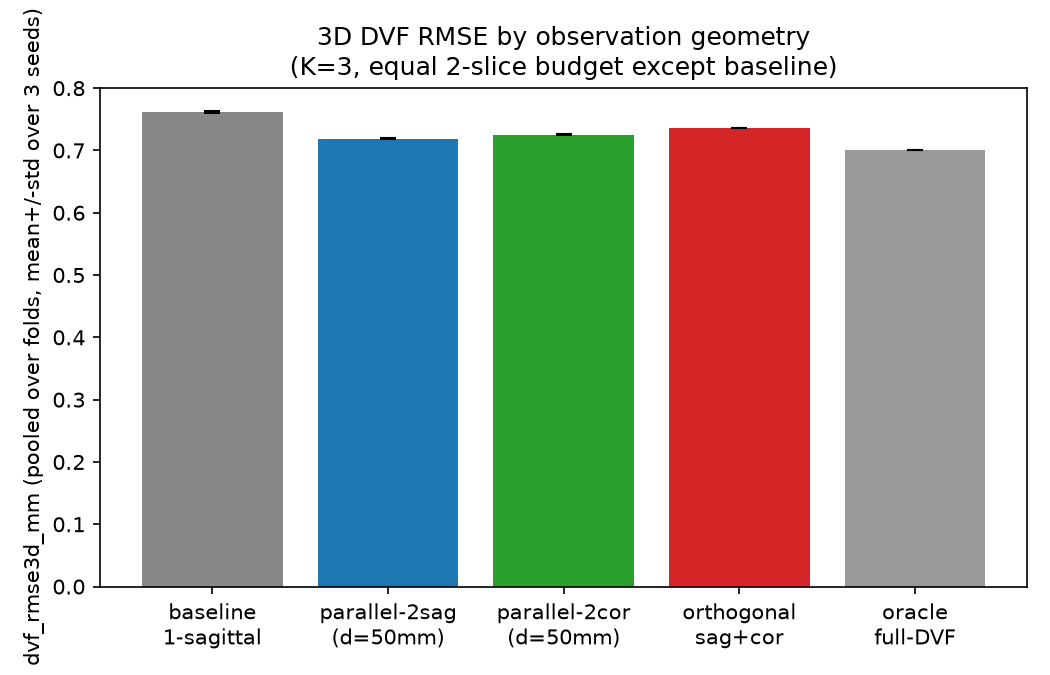

主结果表 · dvf_rmse3d_mm(首要指标,越低越好,单位 mm)

配套指标(各臂 3 种子均值;逐种子原始值见 work/results.json)

ROI 质心误差 roi_centroid_err_mm(3 种子均值,三个 ROI 位置均已算出)

注:ROI 位置不进入任何结论,只作参考——oracle-full-dvf 在 liver_dome 上反而是所有臂里最高的 0.472,说明这个指标在本轮设定下同样被模型截断主导,而不是被观测几何主导。

2. 怎么读这个结果

这些数支持三条结论:

1. 在这一轮设定下,"第二层切片给不给"比"第二层放什么取向"重要得多。 从 baseline-single-sagittal 的 0.762mm 到三个双切片臂的 0.719 / 0.726 / 0.736mm,加第二层都有改善;而三个双切片臂彼此之间的差距,远小于它们和单层之间的差距。这句话比"正交更好"更站得住,也更容易让临床物理师买账。
2. "矢状面对 LR 是盲的,所以正交必然重建得更好"这个直觉,在低秩模型下不成立。 直接证据是 oracle-full-dvf——它看得见全部三维真值、没有噪声、没有切片限制,LR RMSE 仍有 0.529mm,和切片臂的 0.565 / 0.579mm 差不多;而 AP/SI 各臂都在 0.308–0.347mm。LR 误差对所有臂(含 oracle)都远大于 AP/SI,这不可能是观测几何造成的。
3. 配对差值的方向是稳定的,但幅度没有实用意义。 95% CI [-0.017, -0.003]mm 不含 0,方向上是平行双矢状略好;但 -1.1% 的幅度远低于判定线,我们不把它表述成"平行优于正交",只表述成"两者差异很小,且没有证据支持正交更好"。

这些数不支持的: 不支持任何临床摆位推荐;不支持外推到图像域(我们用的是已有配准点轨迹,不是真实 cine 图像,得到的误差是临床误差的下界);不支持外推到非线性/深度运动模型、其他部位、其他 K;3 个种子的一致性只说明数值稳定,不构成"显著性"的统计声称。

规模限制,放大后可能变的: 只有 2 例成人受试者、9 个呼吸周期、只有肝脏;27 个配对样本来自 9 折 × 3 种子,折之间并不独立。种子间标准差极小(1e-4 量级),说明本轮的不确定性主要来自受试者/周期,而不是随机种子——要动摇这个负结论,该加的是受试者数,不是种子数。

另一个读结果时要注意的点(审稿人会问): 等预算是按"切片数 = 2、层厚相同"对齐的,但各臂实际参与拟合的观测标量数并不相等——parallel-2sag 2071.1、orthogonal-sag-cor 2092.7、parallel-2cor 1619.1。前两者接近(所以这不是主对比结论的解释),但 parallel-2cor 明显少,读它的数时要带上这一点。

results.json.deviations 里的三条偏离,逐条交代:

1. 五维扫描没有穷举。 K / sigma_sag / alpha / interleave / roi_site 的完整网格没跑,全部固定在计划给的默认值(K=3、sigma_sag=0.5mm、alpha=1.0、interleave=false);只有 parallel_spacing_mm 做了 4 档穷举池化选优。这不是算力不够(全流程 6 秒),是我们主动收窄,把 30 分钟预算用在保证核心预测的统计功效和复核结果上。直接后果:缺口 B(冠状配准惩罚 α)这一轮没有产出,α 只固定在 1.0 这个对正交最有利的取值上。
2. interleave=true(双切片分时交替采集)完全没有实现,因为需要额外的时间插值建模。所以本轮结论只适用于双切片同帧并发观测的理想化场景——真机正交 cine 是交错采的,这一条是本轮与临床之间最实的一道缝。
3. d=50mm 很可能是所测范围的边界解,不是真正最优点。 parallel-2sag 和 parallel-2cor 用同一套池化流程各自独立选间距,两者都选中 4 档里的最大值 50mm(见 figs/spacing_sweep.png),说明在本数据集的网格跨度内,间距越大对低秩模型越有利;我们没有外推到 >50mm。这个方向对平行臂有利,也就是说,如果间距还能再放大,平行臂只会更好一点,不会让正交翻盘——这一条不威胁负结论,但必须写在论文里。

3. 你现在可以拿它做什么

最短路径:先动模型,别先动摆位。 oracle-full-dvf(0.700mm)和最好的切片臂(0.719mm)之间只剩很窄的一段,而所有臂的 LR 误差都被压在 0.529–0.598mm 这个带里。在 K=3 线性 PCA 这个模型下,观测几何已经不是瓶颈了。 值得投的下一步是把模型阶数 K 和模型类当自变量扫开(SCOPE 第 3 节③里预留的那个回应,这一轮反而变成了主结果):先确认 LR 误差随 K 增大到什么程度才掉下来,再决定要不要上非线性/深度模型。

先别投的: 图像域仿真和 GPU 那一段(第二段),在几何这条线上先别投——既然两切片臂之间的差异只有 -1.1%,再花力气把图像域仿真做逼真,也只是给一个本来就很小的差异加噪声。5070 该留给"换模型"那条线,不是"换摆位"那条线。

这个负结果怎么变成论文里的正资产: SCOPE 第 2 节的缺口 A 是"没人在等预算下把正交和平行头对头比过",这一轮把它填了,答案是"填了,没差别"——而全领域(Seregni / Paganelli / Jassar / Ginn)默认用正交却从没验证过这个默认。写成"我们检验了这条被普遍默认的前提,在低秩模型下它不成立,并给出了它为什么不成立的机制(瓶颈在模型截断而非可观测性)",这比一个 +5% 的正结果更难被拒。缺口 B(α 扫描)的意义也随之变了:既然在最有利的 α=1 下正交都没赢,α 扫描的结论会更强——"即使给正交最有利的配准质量假设,它也没有优势"。

审稿人最可能打的四个点,按威胁度排:

1. "负结果是功效不足" — 最可能被打的一条。用 oracle 臂回应,不要用样本量辩解:不是没功效,是天花板在模型;oracle 看得见一切,LR 误差照样是 0.529mm。
2. "n=2 受试者" — 承认边界,写死适用范围(成人、肝脏、自由呼吸、线性低秩模型),并说明种子间方差已经小到 1e-4 量级,不确定性来自受试者而非随机性。
3. "interleave 没做,你比的不是真机构型" — 这一条我们无法帮您挡,只能显式承认(见第 2 节偏离 2)。它是下一轮最该补的一块。
4. "d=50 是边界解" — 用上面第 2 节偏离 3 的方向性论证挡:边界方向对平行臂有利,不影响负结论。

4. 随附材料

全部在本目录下,work/ 是可独立重跑的完整工作区。

环境与可复现性:Python 3.12,torch 2.13.0+cpu(纯 CPU,无额外依赖包,不需要 GPU),随机种子固定为 0/1/2,总耗时 6 秒。bash run.sh 可从零重跑到同样的 results.json。

关于数据与知识产权:我们不需要您的数据、代码或稿子。全部证据用公开数据集(ETH Zurich CVL 4DMRI,无需注册即可下载,学术用途)自己造,任何人拿到这个目录都能独立复查、也能独立反驳。

5. 方向判断与文献(摘自随附的 SCOPE.md)

• 命题成立,是真空白:从 2D cine 重建 3D 形变这条线上,正交双切片是几乎所有人的默认前提,但没有人在同一观测预算、同一运动模型、同一份真实 4D 数据上把正交和平行做过头对头对照。
• 不需要 GPU 就能给主结论:观测几何问题的本质是低秩运动模型系数的可辨识性,是线性代数不是图像域推断。本轮 6 秒 CPU 跑完,验证了这个判断。
• 上限由公开数据决定,不由方法决定:带三维真值形变场的公开成人 4D-MRI,能确认可直接下载的只有 ETH Zurich 4DMRI;TrackRAD2025 样本量大但全是矢状 2D、无三维真值,只能核对单矢状臂的量级,做不了几何对照;儿童的公开 4D-MRI 三维真值基本为零。
• 子问题密度比主线稀疏一个量级(PubMed 实检计数与检索式见 SCOPE.md 第 1 节,检索日 2026-08-07)。
• 必须对标的三条基线:Stemkens 2016(单矢状 cine 驱动 PCA,引用最密的默认对照)、Harris VC-MRI 系列(做过取向对比,但用数字体模、层堆而非两层预算)、MR-MOTUS(k 空间直接估计,另一条路线)。最接近的是 Eiben 2024(用了混合取向多层采集,但明确没做几何头对头对照)。
• 一个该写进引言的事实:当前商用 MR-linac 上"两切片"还不是默认配置,所以真正该论证的是"要不要多给一层、给在哪"——本轮数据正好回答了这个问题(见第 2 节结论 1)。
• 评审会打的三点(SCOPE 第 3 节):样本量 → 用配对设计答;冠状面配准更难 → 用 α 参数把弱点做成结果(本轮未跑,见偏离 1);线性 PCA 过时 → 用 oracle 臂分离模型截断误差与观测几何误差。第三点的防法在这一轮意外成了主结果本身。

参考来源(原样保留):

• Real-time motion management in MRI-guided radiotherapy: Current status and AI-enabled prospects (Radiother Oncol, 2024) — PMID 37898437
• TrackRAD2025 challenge dataset: Real-time tumor tracking for MRI-guided radiotherapy (arXiv:2503.19119 / Med Phys 2025, doi:10.1002/mp.17964)
• TrackRAD2025 Grand Challenge 主页(数据获取入口)
• Ginn J, Wang C, Yang D. Real-time 3D MR guided radiation therapy through orthogonal MR imaging and manifold learning. Med Phys 2025;52(3):1390–1398, doi:10.1002/mp.17556
• Eiben B, Bertholet J, Tran EH, et al. Respiratory motion modelling for MR-guided lung cancer radiotherapy. Phys Med Biol 2024;69(5):055009, doi:10.1088/1361-6560/ad222f
• Harris W, Yin FF, Cai J, Ren L. Volumetric cine MRI (VC-MRI) using motion modeling, free-form deformation and multi-slice undersampled 2D cine MRI. Quant Imaging Med Surg 2020;10(2):432–450, doi:10.21037/qims.2019.12.10
• Stemkens B, Tijssen RHN, Denis de Senneville B, Lagendijk JJW, van den Berg CAT. Image-driven, model-based 3D abdominal motion estimation for MR-guided radiotherapy. Phys Med Biol 2016;61(14):5335, doi:10.1088/0031-9155/61/14/5335
• Paganelli C, Lee D, Kipritidis J, Whelan B, Greer PB, Baroni G, Riboldi M, Keall P. Feasibility study on 3D image reconstruction from 2D orthogonal cine-MRI for MRI-guided radiotherapy. J Med Imaging Radiat Oncol 2018;62(3):389–400, doi:10.1111/1754-9485.12713
• Motion prediction in MRI-guided radiotherapy based on interleaved orthogonal cine-MRI. Phys Med Biol 2016;61(2):872, doi:10.1088/0031-9155/61/2/872 — PMID 26740517
• Jassar H, et al. Real-time motion monitoring using orthogonal cine MRI during MR-guided adaptive radiation therapy for abdominal tumors on 1.5T MR-Linac. Med Phys 2023, doi:10.1002/mp.16342
• Huttinga NRF, et al. Real-time non-rigid 3D respiratory motion estimation for MR-guided radiotherapy using MR-MOTUS (arXiv:2104.07957)
• von Siebenthal M, et al. 4D MR imaging of respiratory organ motion and its variability. Phys Med Biol 2007;52(6), doi:10.1088/0031-9155/52/6/001
• ETH Zurich CVL 4DMRI 公开数据下载页(本轮主数据来源)
